环锭纺细纱机-自动落纱-移动式

环锭纺细纱机-自动落纱-移动式

智能落纱机器人

场景
场景

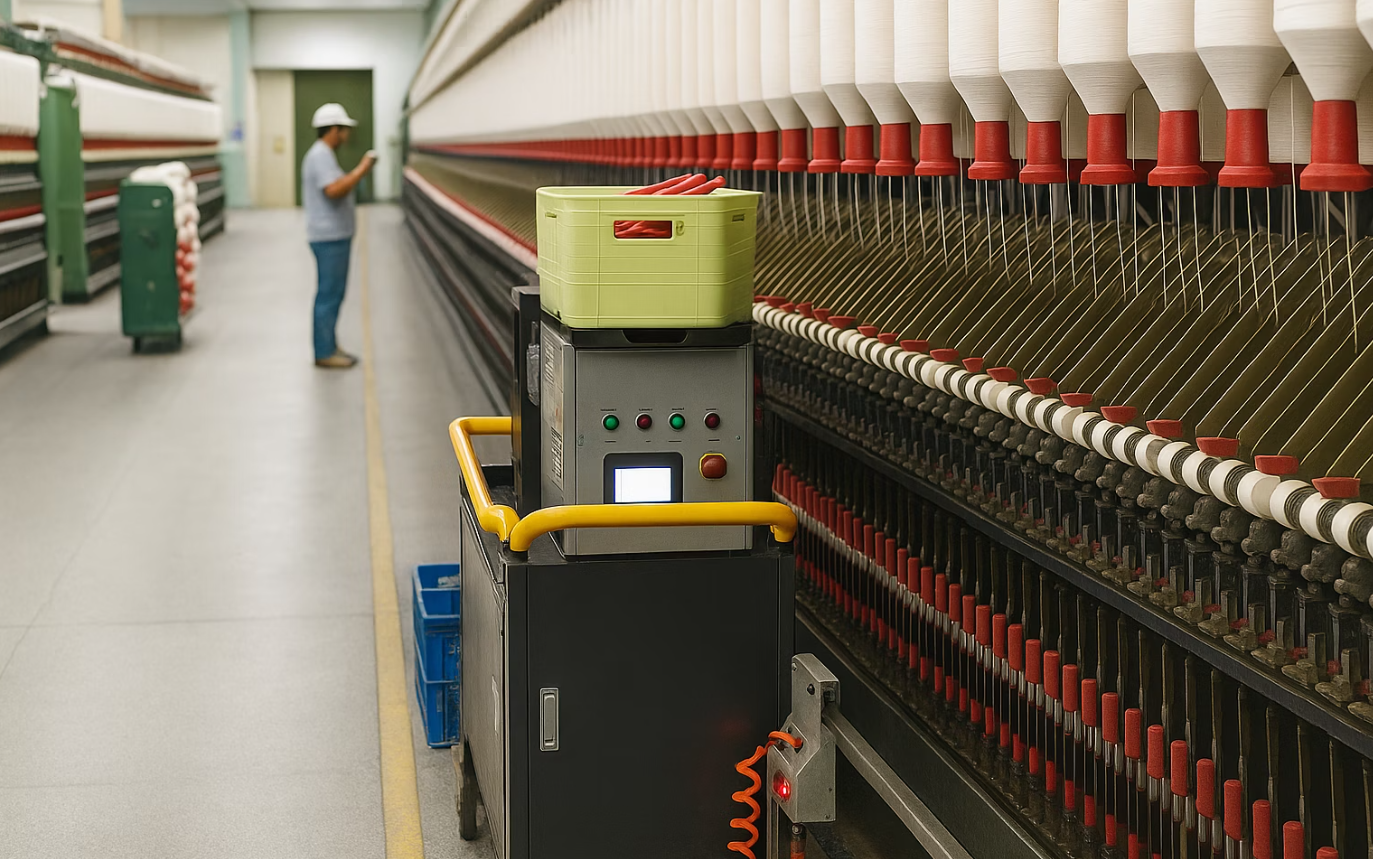

解决方案
解决方案

概述

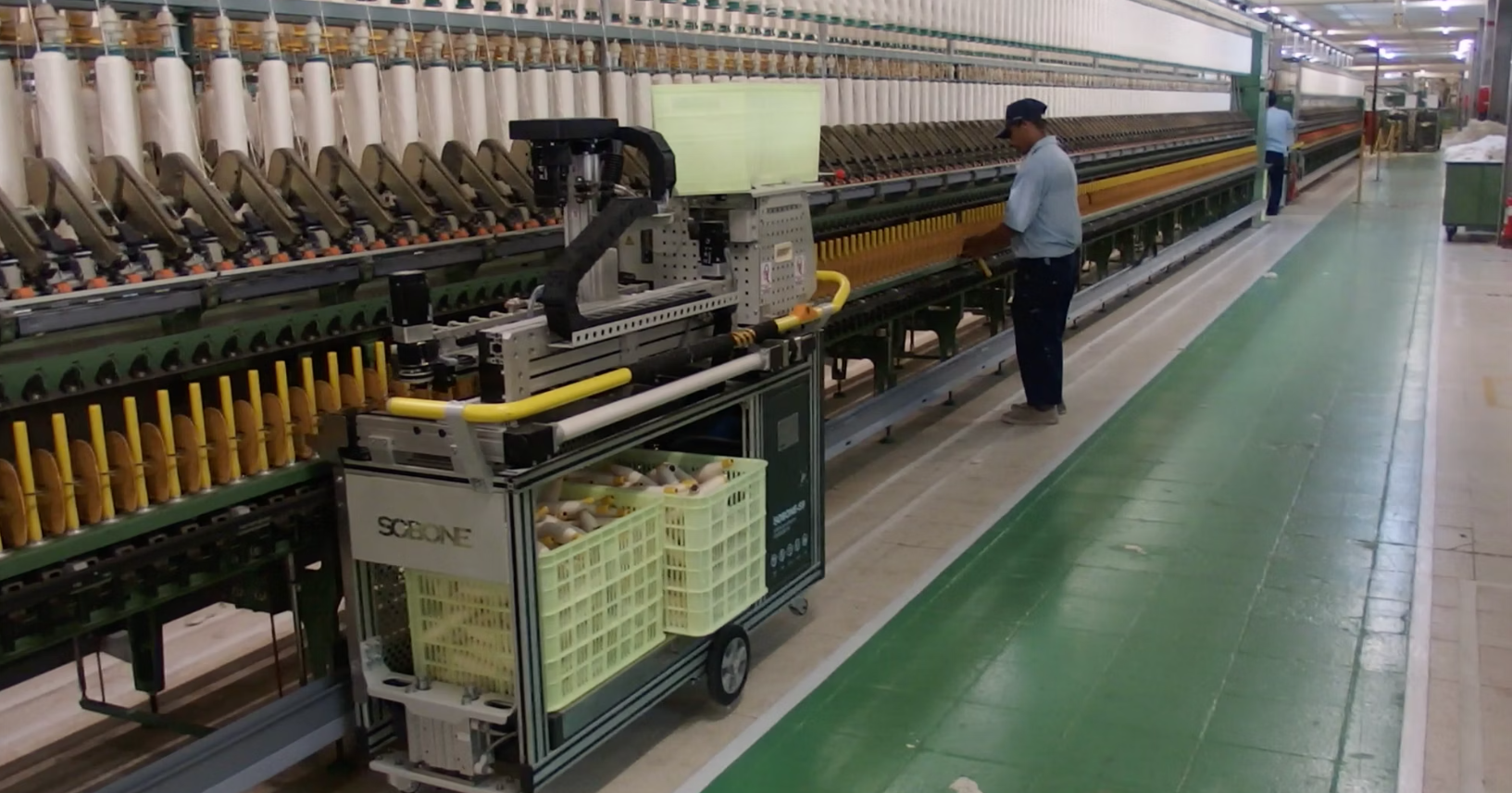

松宝S9系列“智能落纱机器人”

ⓘ

是一种替代细纱工序人工落纱的移动设备

⚙

适用于环锭纺细纱机的落纱改造，可实现满纱的自动收集、空管的自动插管

￥

有效降低落纱人员劳动强度，显著减少纱纺企业落纱用工

S9 概述

经济效益

综合节省人工40% ~ 50%

经济效益

1人操作/移动一台设备，人工辅助上下轨道，自动完成落纱换管/插管负荷最大的工作。

适用范围

适用机型

适用机型

适用于各品牌的全系列环锭纺细纱机，包括短车和长车。

适用品种

适用品种

适用于各类棉纱、化纤纱、混纺纱、色纱等纱线品种（包芯纱除外）。

适用纱管

适用纱管

适用于各种钢筘杆、铝筘杆，尺寸为 190~230mm 的纱管。

特点

快速交付，保障产量

快速交付，保障产量

利用现有导轨，仅替换头尾部分，无需电、气改造，不停机施工，不影响生产效率。

龙筋负载轻

龙筋负载轻

落纱机地面行走，通过缓冲装置分担部分重量，有效减轻龙筋负载，保护设备安全。

直流供电，安全可靠

直流供电，安全可靠

采用标准锂电池供电，知名品牌，通过多项检测报告，纯直流控制系统，人员界面实时显示电量，使用更安全。

结构简单，操作易学

结构简单，操作易学

聚焦拔、插、留头核心功能，结构简化，维修操作简单易学；单边仅需一人操作，大大降低劳动强度。

更轻便，单手推行不费力

更轻便，单手推行不费力

合理的重量分布，即便是女工也能轻松推行。

任意位上下车，调度灵活

任意位上下车，调度灵活

左右手可互用，上下车位置根据车间布局任意调换，可实现严丝合缝旁边，调度转位更高效。

挂锭检测杜绝油污纱

拨锭检测杜绝油污纱

拨锭检测装置能立即中断放纱动作，人员界面报警提醒人工下拔出纱杆，杜绝油污纱产生。

标准参数

性能指标
1
拔管率
≥98%
2
插管率
≥98%
3
整机工作效率
95秒/480锭（双边）
4
整机留头率
留头率＞人工留头率
电池与电源
1
电池充电
输入电压范围：AC180V~240V；输入频率范围：50~60Hz；零件+PE接地保护
2
电池额定容量
20Ah
3
电池额定电压
48V
4
电池续航
65~100落（一机2块电池，一充一用）
物理规格
1
整机尺寸
1620×550×1320mm
2
整机重量
约170kg
3
满纱筐摆放空间
长800mm，宽420mm（可伸出），高360mm
4
整机转弯半径
≥1m
